製品詳細

ハンマーロック 909LK-42S 100

本体材質 樹脂

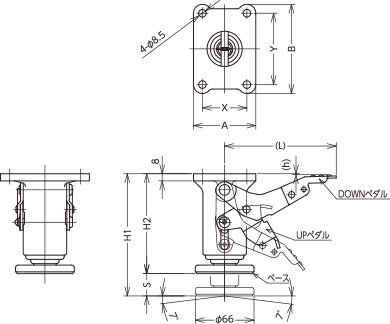

適正取付高さ 132 mm
DOWN 高さ (H1) 137 mm
UP 高さ (H2) 112 mm
ストローク (S) 25 mm
取付座 (A×B) 70×100 mm
取付寸法(X×Y) 50×80 mm
ペダル長さ (L) 127 mm
取付座よりの隙間 (h) 1 mm
取付穴径 8.5 mm
  • 909LK-42Sの適正取付け高さは420S-100mmの取付け高さと同じですので高さ調節する事無く使用できます。
  • 積載質量はキャスターで受ける設計になっています。

関連製品

909LK ハンマーロックの安全な使い方

■ロックする場合

ダウンペダルを下まで踏み込んでください。その時、アップペダルはダウンペダルより高い位置でセットされ、完全ロックの状態になります。(右図参照)

■アンロック(ロック解除)の場合

アップペダルを下へ踏み込むとダウンペダルと同じ位置になりますので、その時に足を引きながらペダルよりはずしてください。するとベースが上に昇りロックが解除されます。

909LK ハンマーロックの取り扱い注意点

  • キャスター付き台車のストッパーであって、持ち上げを目的としておりません。ジャッキがわりの使用は絶対にしないでください。
  • 取付け時には必ず旋回式キャスターと旋回式キャスターの間にセットしてください。
  • 適正取付け高さを遵守してください。
  • 取付けスペースが高すぎると完全にロックしません。低すぎると台車が持ち上がります。
  • 台車を持ち上げるのではなく、内蔵スプリングの働きにより、床面を押し付けてロックします。
    その縮み代が約5mmで、この時の押し圧力は約392N(約40kgf)です。
  • 積載荷重はキャスターで受けます。
  • 作業台やステップ台の固定には使用しないでください。
  • 傾斜地や斜面での使用は避けてください。
  • 取付けフレームとペダルの間に足を挟まないように、ペダルは外に出して取付けてください。
    フレーム内に取付ける場合は、足を挟まないようにすき間をあけてください。
